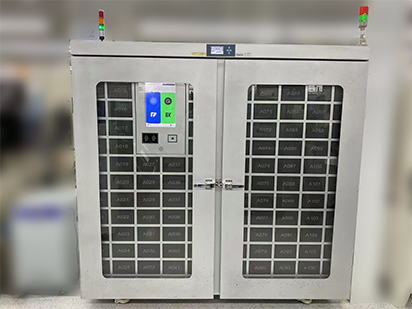

智能氮气柜在现代半导体制造中已从简单的"防潮储物箱"演变为主动工艺环境控制节点。
以下从五个维度详细展开其创新应用方案。
一、作为工艺前处理节点的应用方案
1.1主动除湿预处理站
应用场景：先进封装中的混合键合（Hybrid Bonding）前处理
方案架构：
多区段梯度除湿设计：柜内划分为4-6个独立控制区域
第一阶段：快速除湿区（15%→5%RH，30分钟）
第二阶段：稳定除湿区（5%→1%RH，2小时）
第三阶段：超低湿平衡区（<0.5%RH，保持12小时以上）
技术要点：
采用微波辅助除湿技术，避免传统加热方式引起的热应力
集成原位表面能监测，实时检测晶圆表面亲疏水性变化
与键合机直接对接，实现惰性环境下的晶圆传输
1.2材料活化与表面处理平台
应用场景：第三代半导体材料（GaN、SiC）的预沉积处理
方案架构：
集成紫外-臭氧清洁单元（UV-Ozone Cleaner）
配备等离子体表面活化模块（Remote Plasma Source）
内置四探针电阻率测试仪
工艺流：
1.晶圆放入→氮气purge→湿度降至<1%
2.UV-Ozone处理（5-10分钟，去除有机污染物）
3.氮气吹扫→等离子体活化（30-60秒）
4.原位电阻率测试→数据记录→传输至沉积设备
二、作为工艺过程缓冲区的应用方案
2.1光刻工艺链的湿度和颗粒物双控缓冲区
应用场景：EUV光刻胶涂布前的等待队列管理
方案架构：
双层流场设计：上层维持超低湿（<0.5%RH），下层维持超洁净（Class 1）
智能调度系统：
基于MES的排程预测，提前2小时预热和净化特定仓位
动态优先级调整：根据晶圆的critical dimension（CD）容差分配存储条件
技术特点：
柜内集成光散射颗粒监测器（Laser Particle Counter）
采用层流氮气帘技术，在存取操作时维持环境稳定
每个仓位独立的环境记录，满足ISO 14644-17的物料驻留时间要求
2.2异质集成的中转协调站
应用场景：Chiplet芯片的临时存储和匹配
方案架构：
多温度区协同控制：常温区（23°C）+低温区（10-15°C）
RFID智能追踪系统：
每个Chiplet/中介层（Interposer）贴装无源RFID标签
柜内读取器实时定位每个组件的位置和存储历史
自动匹配热膨胀系数（CTE）相容的组件组合
创新点：
基于机器学习的CTE漂移预测模型，根据存储时间和条件预测组件尺寸微变
与3D X-ray检测设备联动，存储前/后的微凸块（microbump）形貌数据
三、作为可靠性工程工具的应用方案
3.1加速寿命测试（ALT）的环境模拟舱
应用场景：封装可靠性测试的预筛选
方案架构：
多应力因子耦合控制系统：
湿度：5%-85%RH可编程循环
温度：-40°C至125°C快速循环
偏置电压：每个仓位可施加0-50V直流偏置
在线电性监测：
通过pogo pin接触被测器件
实时测量漏电流、结电阻等参数
应用模式：
模式A：THB测试（温度-湿度-偏置）
模式B：高加速应力测试（HAST）的预处理
模式C：静电放电（ESD）敏感器件的恢复测试
3.2材料吸脱附特性研究平台
应用场景：新型low-k介质材料、封装材料的特性研究
方案架构：
超高精度石英晶体微天平（QCM）集成
质量分辨率：10⁻⁹g/cm²
可编程湿度阶跃：从0.1%RH到80%RH的精确控制
研究流程：
1.材料样品沉积在QCM晶片上
2.程序化湿度暴露循环
3.实时监测质量变化，计算吸附等温线
4.数据输出至材料数据库，用于仿真模型的参数校准
四、作为智能制造数据节点的应用方案
4.1数字孪生环境感知器
应用场景：全厂环境数字孪生的关键数据源
架构设计：
多层传感网络：
核心层：温湿度、氧含量、颗粒物
扩展层：挥发性有机化合物（VOC）、氨气、硅氧烷浓度
物理层：震动、声发射、红外热成像
边缘计算节点：
本地数据处理和异常检测
特征提取后上传云端，减少数据流量
数据分析应用：
相关性分析：环境波动与缺陷率的时空关联
预测性维护：基于阀门动作频率和气流模式的故障预测
碳足迹计算：精确计算氮气消耗对应的碳排放
4.2供应链可追溯性的物理-数字锚点
应用场景：满足汽车电子（AEC-Q100）和医疗电子的追溯要求
方案架构：
区块链集成节点：
每个物料进出事件生成不可篡改的时间戳记录
环境数据哈希值上链存储
支持零知识证明，保护工艺机密的同时提供合规证明
智能合约执行：
自动验证存储条件是否符合客户规格
触发自动放行或质量警报
合规性特性：
符合FDA 21 CFR Part 11的电子签名要求
满足ISO/TS 16949的过程控制要求
支持GDPR下的数据最小化原则
五、前沿技术的赋能平台
5.1量子芯片制备的环境保障系统
应用场景：超导量子比特、拓扑量子器件的制备和存储
特殊要求：
极致洁净：<0.1 particle/ft³0.1μm
磁场屏蔽：μ-metal屏蔽层，残余磁场<1mGauss
极低振动：空气弹簧隔振，振动<1μm/s
集成方案：
与稀释制冷机（Dilution Refrigerator）的load lock直接对接
集成微波谐振腔，用于量子比特的快速表征
支持量子芯片的批量化预处理
5.2神经形态计算芯片的仿生环境模拟
应用场景：忆阻器（Memristor）、相变存储器（PCM）阵列的预训练
创新应用：
动态环境模拟神经元活动：
湿度波动模拟神经递质浓度变化
温度梯度模拟突触可塑性变化
在线电脉冲训练系统：
通过探针卡施加脉冲序列
实时调整环境参数以优化器件性能
支持脉冲神经网络（SNN）的硬件在环训练
六、系统集成与未来发展
6.1全厂智能氮气网络
集中供气与分布式控制：
中央氮气源经过纯化（至99.9999%）
通过智能管道网络分配至各氮气柜
基于用量预测的智能调度，减少浪费
6.2人工智能优化的环境控制
深度学习应用：
基于LSTM的湿度控制预测模型
强化学习优化柜门开启策略
GAN生成异常环境模式用于训练检测算法
总结：从工具到生态的转变
现代智能氮气柜的应用方案呈现以下演进特征：
1.主动化：从被动存储转为主动工艺处理节点
2.集成化：与多种检测、处理设备深度集成
3.数据化：成为工厂数据基础设施的关键组成部分
4.智能化：基于AI的环境优化和预测性控制
5.专业化：针对不同技术路线（CMOS、MEMS、光子、量子）的专业方案
这种转变使
智能氮气柜不再仅仅是成本中心，而是成为提升良率、加速研发、保障可靠性的价值创造中心。未来，随着半导体技术向更精细、更多样的方向发展，智能氮气柜的应用方案将继续深化和扩展，成为半导体生态系统中不可或缺的智能环境节点。
