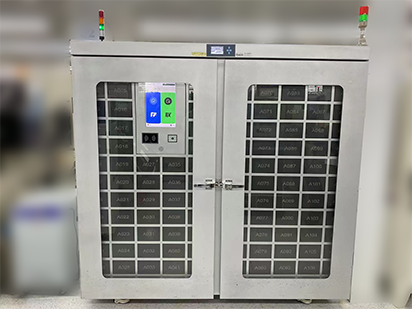

智能氮气柜在半导体行业的深度应用体系：从被动存储到主动工艺保障
一、新视角：作为工艺参数节点的智能氮气柜
传统认知将氮气柜视为简单的存储设备，但在先进制程中，它已成为主动的工艺参数控制节点。这种角色的转变体现在三个层面：
1.工艺衔接点控制
前工艺稳定化处理：晶圆在进入关键制程（如High-K金属栅极沉积）前，需在智能氮气柜中进行预定时间的"环境驯化"，消除因之前暴露在不同温湿度环境下产生的应力差和表面能变异。
工艺等待时间补偿：当设备突发故障或计划外停机时，智能氮气柜不仅是"停车场"，更是"环境维持舱"。其内置的湿度/氧浓度控制算法可根据等待时间动态调整环境参数，使材料特性保持在工艺窗口内。
2.微环境缓冲区
Mini-Environment技术集成：将氮气柜与微环境技术结合，在开闭柜门瞬间，通过局部的氮气帘和微正压系统，防止外界空气倒灌。这对于存储大尺寸晶圆（如12英寸以上）尤为重要，可实现<0.5秒的环境恢复时间。
多梯度环境设计：针对同一柜体内存储的不同敏感度物料，通过气流工程学设计，创建从高纯氮气区到标准氮气区的平滑梯度，而非简单的物理分隔。
二、特殊工艺节点的针对性方案
1.先进封装场景：异质集成存储方案
3D IC堆叠前存储：对已减薄至50μm以下的晶圆，不仅要控制湿度，还需控制热应力累积。智能氮气柜集成温度梯度控制系统，确保晶圆在存储过程中热膨胀系数（CTE）不产生突变。
TSV（硅通孔）工艺物料管理：存储TSV填充材料和介质层材料时，氮气柜需模拟真空环境但又保持常压特性，采用"准真空"氮气环境（O₂<10ppm，H₂O<0.1%RH），成本仅为真空存储的1/3。
2.化合物半导体应用
GaN-on-SiC/GaN-on-Si材料存储：氮化镓材料对微量氧极为敏感。智能方案采用双重密封+氧浓度实时反馈系统，在柜体主密封外增设第二道聚合物密封层，同时在柜内关键点布置分布式氧传感器。
光电器件（如VCSEL）存储：对于用于3D传感和激光雷达的VCSEL晶圆，不仅要求低湿低氧，还需控制特定波段的光暴露。配备光学滤光窗口的智能氮气柜，允许在安全光环境下进行目视检查。
3.MEMS/NEMS器件生产
可动结构防粘附方案：传统方案仅控制湿度，先进方案增加了"微振动保持"功能。通过柜体集成的压电陶瓷模块，对存储的MEMS晶圆施加微米级、低频的机械激励，防止纳米尺度下的范德华力导致的永久性粘附。
释放后晶圆的临界点干燥替代：在MEMS牺牲层释放后，晶圆需要超临界点干燥。智能氮气柜提供渐进式低湿度环境恢复，作为经济型替代方案，将湿度从100%RH在12小时内线性降至<5%RH，避免结构坍塌。
三、与智能制造系统的深度集成模式
1.基于数字孪生的预测性存储
虚拟环境模拟：为每个智能氮气柜创建数字孪生体，通过物理模型和AI算法，预测：
物料在不同存储条件下的性能衰减曲线
开门取料对柜内环境的扰动范围和恢复时间
氮气消耗与使用模式的关联模型
动态货位分配：MES系统根据物料敏感性、预计存储时间、后续工艺要求，动态分配柜内存储位置，优化存储空间和环境资源。
2.全流程物料追溯与环境DNA
环境DNA标签：每批次物料进出氮气柜时，柜体系统不仅记录时间，还生成一份"环境暴露履历"，包括：
累积湿气暴露量（CTW-Cumulative Total Wetness）
温度波动频谱
开闭柜门的冲击事件记录
与良率相关性分析：将此"环境DNA"数据与最终芯片测试良率进行大数据关联分析，发现传统QC未捕捉到的环境敏感性模式。
四、能源与可持续发展导向的方案
1.氮气循环与再生系统
闭路循环氮气管理：针对大型半导体工厂，将多个智能氮气柜通过管道连接至中央氮气循环系统：
从柜体排出的"废氮"（仍含低浓度氧和水）进入再生单元
通过变压吸附（PSA）或膜分离技术再生为高纯氮气
再注入柜体使用，氮气综合利用率提升至85%以上
余热回收利用：柜体的电子设备和工作时会发热，通过热管技术回收这部分热量，用于工厂其他区域的恒温控制。
2.基于AI的节能模式
自适应充氮算法：传统PID控制已被AI模型替代，该模型学习：
工厂的作息规律（如夜班、周末使用频率低）
季节性气候变化模式
物料存取的历史模式
动态调整湿度控制死区和充氮策略，在不影响存储质量的前提下，减少15-30%的氮气消耗。
五、前沿技术适配方案
1.面向2nm及以下制程
原子层级的污染控制：采用全不锈钢内胆+特殊钝化处理，减少金属原子迁移；柜内气体分子筛升级至可吸附有机胺类、硅氧烷类等新兴污染物。
量子点/碳纳米管材料存储：针对新兴半导体材料，开发光敏/气敏双重保护模式，在低湿低氧基础上增加特定波长光屏蔽和气相净化功能。
2.柔性电子制造应用
聚合物基板存储：针对PI、PET等柔性基板，智能氮气柜提供可编程的湿度渐变曲线，使材料从环境湿度平稳过渡到工艺要求的低湿状态，避免应力开裂。
卷对卷工艺集成：开发"氮气存储通道"，在卷对卷生产的暂停段，将材料自动导入氮气保护通道，实现不间断的环境控制。
六、故障预防与可靠性保障体系
1.自诊断与健康管理系统
传感器自校准：湿度传感器会随时间漂移。智能柜配备干点/湿点参考源，每月自动执行一次在线校准，确保测量精度始终在±1%RH以内。
预测性维护：通过分析阀门动作频率、过滤器压差变化、传感器响应时间等参数，提前2-4周预测组件故障，安排计划性维护。
2.灾难恢复与冗余设计
双路氮气供应：主/备两路氮气源，配合自动切换阀，确保在主管路故障时无缝切换。
应急电源与数据保护：内置UPS，在市电中断时维持核心控制系统和数据记录功能至少2小时，并安全关闭气路。
七、经济性分析新模式
智能氮气柜的价值评估已从简单的"设备成本"转变为"全生命周期质量成本"分析：
良率提升量化：通过统计过程控制（SPC）方法，计算引入智能氮气柜前后，因环境问题导致的产品返工率、报废率下降
材料寿命延长：对光刻胶、CMP浆料等昂贵化学品，计算其有效使用期的延长带来的节约
保险与风险成本：因减少了批次性报废风险，可获得更优惠的产品质量保险费率
从存储容器到工艺智能体的演进；当代半导体行业的智能氮气柜应用方案已呈现以下特征：
1.主动工艺参与：从被动存储转向主动的环境预处理和工艺缓冲
2.多物理场控制：从单一湿度控制扩展到温度、氧浓度、微粒、光、振动等多参数协同控制
3.数据驱动决策：从环境记录到"环境DNA"生成，为工艺优化提供新维度的数据支持
4.系统级集成：从独立设备到融入工厂的智能制造和循环经济体系
5.技术前瞻性：持续适配最先进的材料技术和制程节点需求
这种演进使智能氮气柜从边缘辅助设备，转变为半导体制造质量链和效率链上的关键使能节点，其价值也从成本节约扩展为质量保障、技术创新支持和可持续发展贡献的综合体。
