智能氮气柜在半导体行业的进阶应用架构：从节点控制到系统级解决方案
一、架构级创新：从独立设备到智能环境网络
1.分布式环境控制架构
核心概念：将智能氮气柜从孤立的存储单元转变为半导体工厂环境控制网络的智能节点。
区域环境协同控制
多个氮气柜与生产区域的环境参数（温湿度、洁净度）形成联动控制系统。当区域湿度波动时，氮气柜能主动调整运行模式，形成双层防护体系。
自适应氮气分配系统
通过实时监测各工艺线的物料周转率和环境敏感度，动态分配氮气供应优先级。高周转率、高敏感性的生产线获得更稳定的氮气保障，而低优先级存储则可适度降低标准以节约能耗。
2.物料全生命周期环境追溯系统
实现路径：为每批物料建立“环境DNA档案”
三维时空环境映射
在氮气柜内部署多传感器阵列，不仅监测平均湿度，更建立柜内环境的三维梯度图。结合物料存放位置，为每个托盘上的物料生成精确的环境暴露历史。
量子点时间-温度-湿度指示器集成
在物料包装中集成被动式环境传感器，其颜色变化与累积湿度暴露量相关。氮气柜内置的光学读取系统定期扫描这些指示器，提供独立于电子传感器的冗余验证。
二、工艺集成级创新：与制程设备深度耦合
1.光刻工艺前馈控制集成
问题：光刻胶性能受存储环境影响，传统方法在涂胶后才检测缺陷。
解决方案：
氮气柜与涂胶显影机（Track）建立直接数据链路
基于存储环境数据预测光刻胶粘度变化，提前调整旋涂参数
建立存储条件-胶厚均匀性-缺陷率的预测模型
当检测到存储环境异常时，系统自动建议调整曝光剂量补偿
2.先进封装异质集成环境缓冲方案
挑战：2.5D/3D封装中，不同材料（硅、玻璃、有机基板）的吸湿膨胀系数差异巨大。
分层存储方案：
层级1：超干区(<0.1%RH)-存储TSV硅中介层、无源器件
层级2：中干区(1-3%RH)-存储有机基板、封装基板
层级3：缓冲过渡区-使物料在取出前逐步适应目标环境
智能调度算法：
根据组装顺序，系统自动调度不同材料在相应层级存储，并在组装前进行精确的环境平衡，减少界面应力。
三、预测性维护与产能优化系统
1.基于数字孪生的预测性维护
为每个氮气柜建立物理-数字映射模型
实时分析阀门动作频率、传感器响应时间、湿度恢复速率等性能指标
预测关键部件（分子筛、传感器、密封条）的剩余寿命
在性能衰退前安排维护，避免突发性故障导致物料报废
2.产能弹性配置系统
动态配置协议：
IF检测到紧急订单进入生产队列
THEN启动“快速准备模式”
-将目标湿度从<1%RH暂时下调至<0.5%RH
-加快柜内气体置换频率
-提前15分钟准备物料出柜
END IF
批量优化引擎：
根据物料的敏感等级和计划使用时间，智能分组存放，最大化单个氮气柜的存储密度而不影响质量。
四、特种应用场景深度定制
1.EUV光掩模版专用存储方案
技术要点：
双重环境隔离：外层氮气柜+内层独立密封盒
防静电升级：所有内部表面电阻控制在10⁶-10⁹Ω
微振动抑制：气浮隔振支架+主动振动补偿
光致污染防护：采用特殊涂层防止柜内材料在照明下释放污染物
2.化合物半导体（GaN,SiC）专用方案
特殊需求：
多气体环境：除氮气外，可选配氩气或形成气体（N₂+H₂）环境
痕量氧控制：要求氧含量<0.1ppm，集成Zirconia氧传感器
氨气敏感模式：针对GaN工艺中使用的氨气，防止其逆向渗透污染
3.研发到量产的无缝过渡系统
四阶段环境管理：
阶段1（研发实验室）：小容量、高灵活性、丰富的数据记录功能
阶段2（小批量试产）：模块化扩展能力，开始与MES系统集成
阶段3（中试线）：冗余设计，99.9%环境稳定性保证
阶段4（量产）：完全自动化物料流转，与AMHS集成
五、量子计算与新型半导体材料的前瞻性方案
1.量子比特芯片存储系统
超导量子比特特殊需求：
超低温兼容：存储环境可延伸至77K（液氮温度）
磁屏蔽：集成μ-金属屏蔽层，将磁场波动控制在1nT以内
超低振动：主动减振系统，振动频谱与稀释制冷机兼容
2.二维材料（石墨烯、过渡金属硫化物）存储方案
单层材料保护：
等离子体清洁功能：定期清洁柜内表面，防止有机物沉积
紫外臭氧处理选项：在存储前对基板进行在线清洁
无油真空泵组：完全无碳氢化合物污染的真空环境
六、可持续发展与碳足迹管理
1.智能氮气循环系统
氮气回收再生模块：收集使用过的氮气，去除杂质后循环使用
太阳能供电选项：为偏远研发基地或可持续发展园区提供方案
热交换集成：利用氮气排放的冷量预冷却进入气体，降低空调负荷
2.数字孪生驱动的碳足迹计算器
实时计算每个氮气柜的能源消耗和碳排放
提供不同运行模式（标准模式、节能模式、高性能模式）的碳足迹对比
生成月度碳报告，支持企业的ESG披露要求
系统级价值主张；

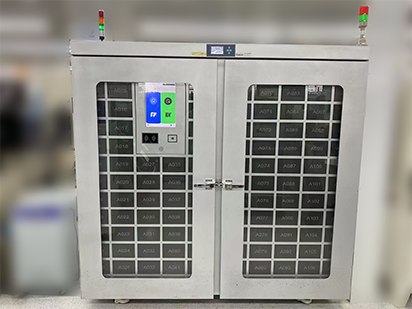

智能氮气柜在半导体行业的现代应用已超越简单的“防潮箱”概念，演变为：
1.质量保证的神经末梢：在最接近物料的位置提供精确环境控制
2.数据采集的前沿哨所：收集制造过程中最早期的质量相关数据
3.工艺稳定的基石：通过稳定的物料输入保证工艺输出的可重复性
4.智能制造的使能节点：连接物料管理、设备调度和工艺控制的桥梁
定制型智能氮气柜的应用方案不仅解决了技术上的防潮防氧化需求，更在运营层面实现了效率提升、成本优化和风险管理，真正体现了“细节决定成败”在半导体制造中的深刻含义。随着半导体技术向3nm以下节点和三维集成方向发展，智能氮气柜的角色将从“支持设备”逐步转变为“工艺定义设备”，其环境控制精度将直接决定工艺的可行性和良率。
