智能氮气柜在半导体行业的深度集成与前瞻性应用方案
一、跨工艺链的协同环境管理体系
1.晶圆制造与封装的"环境桥梁"系统
创新点：打破前道与后道工艺的环境隔离，建立动态环境追溯链
环境DNA追踪系统
每个载具（FOUP/Cassette）植入RFID环境传感器
智能氮气柜记录存储期间完整的温湿度曲线，形成"环境履历"
晶圆从制程到封装，环境数据全程可追溯
缺陷分析时，可精准定位是否为存储环境导致
自适应存储协议
基于晶圆的下道工艺要求，自动匹配存储参数
例：即将进行铜互连工艺的晶圆→存储湿度<1%RH
例：等待测试的成品芯片→存储湿度<5%RH即可
MES系统自动下发存储参数至对应氮气柜
2.物料生命周期环境管理系统
三级存储架构
一级存储（原厂包装）：湿度<0.5%RH|用于未开封原材料
二级存储（产线缓冲）：湿度<1%RH|用于开封后待用物料
三级存储（回收暂存）：湿度<5%RH|用于待处理回收物料
每级存储都有对应的智能氮气柜群
物料转移触发环境条件自动切换
系统记录物料在每级存储的时间与环境暴露量
二、基于AI的智能环境控制策略
1.动态环境调节算法
传统控制：固定阈值触发式控制（湿度>X%→充氮）
AI控制：多变量预测性控制
输入参数：
历史湿度变化曲线
柜门开启频率与时长
环境季节特性（梅雨季/干燥季）
存储物料种类与吸湿特性
氮气供应压力与成本
AI决策输出：
预测性提前充氮，避免湿度波动
优化充氮时长与间隔，节省30-50%氮气
异常模式识别：如持续微泄漏、传感器漂移
2.异常预警与自愈系统
三级预警体系：
L1预警（黄色）：湿度偏离设定值10%
L2预警（橙色）：连续3次异常开门事件
L3预警（红色）：可能造成批量性质量事故
自愈机制：
柜门异常开启→自动启动强排风模式→快速恢复低湿环境
多传感器数据矛盾→启动自检与数据融合算法
通信中断→本地AI模型接管控制，数据缓存后同步
三、与智能制造系统的深度集成
1.数字孪生环境监控
每个物理氮气柜对应一个数字孪生体
实时映射：湿度场分布、气流组织、热点区域
虚拟调试：新物料存储方案先在数字孪生中验证
预测维护：基于数字模型预测过滤器寿命、阀门状态
2.AGV联动智能存储系统
```mermaid
graph LR
A[AGV运送物料抵达]-->B[智能氮气柜自动识别RFID]
B-->C{环境检查}
C--合格-->D[自动开门-AGV放入]
C--不合格-->E[转移至预处理柜]
D-->F[关闭并记录存储起点]
F-->G[MES系统更新状态]
关键技术：
自动门禁与AGV对接协议
物料信息自动读取与关联
存储位置智能分配算法
四、特殊工艺的定制化解决方案
1.第三代半导体材料存储方案
挑战：GaN、SiC等宽禁带材料对痕量氧更敏感
超高纯度存储系统：
氧含量控制：<10 ppm级别
双重密封设计：内腔不锈钢电解抛光+外腔保护
微正压保持：0.1-0.2 bar持续微正压，防止外界渗入
取样口设计：专用惰性气体吹扫取样口，避免整体环境破坏
2.光刻胶高级存储管理
问题：光刻胶老化不仅受湿度影响，还与时间、温度、光照相关
六维存储控制：
1.湿度控制：<1%RH（基础）
2.温度控制：23±0.5°C（恒温层）
3.避光设计：特定波长光过滤
4.时间管理：FIFO自动提醒
5.振动控制：气浮减震层
6.分装控制：大包装分装后单独存储，减少反复开封
五、可持续发展与成本优化方案
1.氮气供应智能优化系统
多源氮气管理：
液氮储罐（主供）
制氮机（备供）
氮气回收系统（选配）
动态调度算法：
基于电价峰谷调节制氮机运行
预测性订购液氮，避免紧急采购溢价
氮气柜群协同优化：错峰充氮，平滑需求曲线
2.能耗与碳足迹管理
每个氮气柜配置能耗监测模块
计算"每单位存储物料的环境成本"
优化目标：在保证存储质量前提下，最小化氮气消耗与能耗
数据纳入企业ESG报告
六、面向未来的技术演进方向
1.量子点/钙钛矿等新型材料的存储
需要同时控制：湿度(<0.1%RH)、氧气(<1 ppm)、光照(特定波长隔绝)
快速取样与测试集成：存储与分析一体化设备
2.边缘计算+区块链应用
环境数据实时上链，不可篡改
满足客户对供应链环境数据的审计需求
智能合约：当环境异常时自动触发保险理赔流程
3.空间优化与模块化设计
垂直农场式智能氮气柜
模块化扩展：可根据产能变化灵活增减存储单元
移动式智能氮气柜：用于研发线快速重组
实施路径建议
Phase 1：数字化基础（6个月）
现有氮气柜加装智能模块
建立集中监控平台
基础数据分析能力建设
Phase 2：智能化升级（12个月）
AI控制算法部署
与MES/ERP系统深度集成
建立物料-环境关联数据库
Phase 3：生态化运营（18个月+）
建立工厂级环境管理数字孪生
实现跨厂区环境协同优化
形成行业环境数据标准与最佳实践

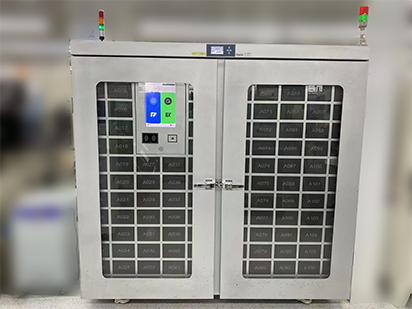

深圳红宇智能氮气柜定制型生产厂家将智能氮气柜从被动的"存储容器"转变为主动的"环境管理智能节点"，融入半导体智能制造的数字神经网络，成为提升良率、保障可靠性、优化成本的关键基础设施。
